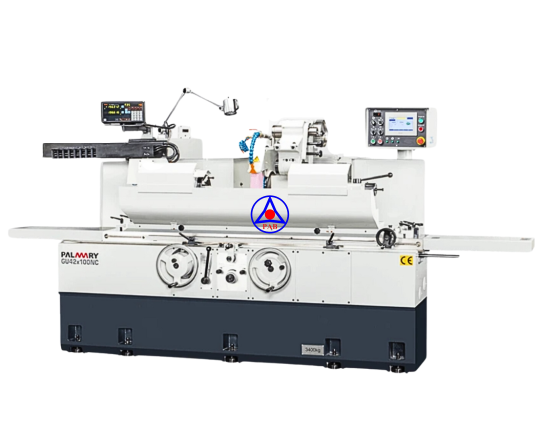

Máy Mài Tròn Ngoài Palmary - Model GU42x60NC

Chào mừng quý khách đến với Website của Phú An Bình

Vietnamese | English |

Japanese

Thông số Máy Mài Tròn Ngoài Palmary - Model GU42x60NC - NC Series

THÔNG SỐ CHI TIẾT CÁC MODEL NC SERIES

HIGH PRECISION CYLINDRICAL GRINDER - NC SERIES
	GU20x40NC	GU32x60NC	GU42x60NC
I. KHẢ NĂNG MÀI
Khoảng cách chống tâm	400mm	600mm
Quay qua băng	200mm	320mm	420mm
Đường kính mài ngoài tối đa	180mm	300mm	400mm
Tải trọng phôi tối đa khi qua băng	60kg	100kg	150kg
II. ĐÁ MÀI
Kích thước đá mài	Ø355 x 38 x Ø127mm	Ø405 x 50 x Ø127mm
Tốc độ đá mài (truyền động đai)	45 m/s
III. ĐẦU TRỤC CHÍNH
Góc xoay trục chính	120° (+90°, -30°)
Côn trục chính	MT:3	MT:4
Tốc độ trục chính	10 ~ 300 rpm
IV. BÀN MÁY
Góc xoay bàn	(-3°, +12°)	(-2°, +10°)
V. ĐỘNG CƠ
Tốc độ đá mài	2.2 kW (4P)	3.7 kW (4P)
VI. TRỌNG LƯỢNG MÁY
Trọng lượng máy	2000kg	2600kg	2800kg

XEM TIẾP CÁC MODEL KHÁC CỦA NC SERIES
	GU32x100NC GU32x150NC GU32x200NC	GU42x100NC GU42x150NC GU42x200NC
I. KHẢ NĂNG MÀI
Khoảng cách chống tâm	1000mm (100 Type) 1500mm (150 Type) 2000mm (200 Type)
Quay qua băng	320mm	420mm
Đường kính mài ngoài tối đa	300mm	400mm
Tải trọng phôi tối đa khi qua băng	100kg	150kg
II. ĐÁ MÀI
Kích thước đá mài	Ø405 x 50 x Ø127mm
Tốc độ đá mài (truyền động đai)	45 m/s
III. ĐẦU TRỤC CHÍNH
Góc xoay trục chính	120° (+90°, -30°)
Côn trục chính	MT:4
Tốc độ trục chính	10 ~ 300 rpm
IV. BÀN MÁY
Góc xoay bàn	(-3°, +8°) (100 Type) (-3°, +7°) (150 Type) (-1°, +7°) (200 Type)
V. ĐỘNG CƠ
Tốc độ đá mài	3.7 kW (4P)
VI. TRỌNG LƯỢNG MÁY
Trọng lượng máy	3200kg 4100kg 6000kg	3400kg 4300kg 6200kg
