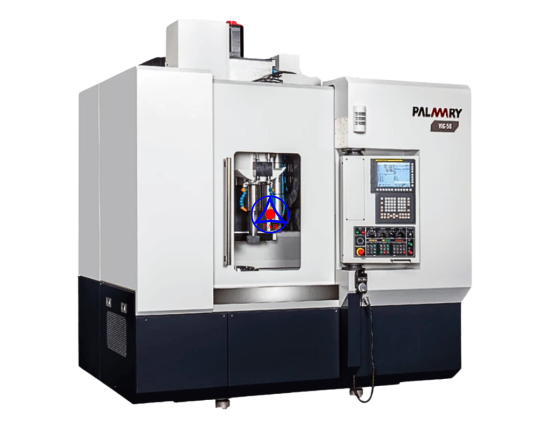

Máy Mài Đứng Palmary - Model VIG-50

Chào mừng quý khách đến với Website của Phú An Bình

Máy Mài Đứng Palmary - Model VIG-50

Thông số Máy Mài Đứng Palmary - Model VIG-50 - CNC Series

  • Phạm vi mài đường kính ngoài: Ø38 ~ 500mm
  • Đường kính mài ngoài lớn nhất: ~ Ø199:200mm; Ø200~:350mm
  • Đường kính mài trong lớn nhất: 350mm
  • Hành trình trục X/Z: 970mm / 550mm
  • Tốc độ trục mài: 2,700 - 15,000 rpm
  • Đường kính đá mài lỗ: Ø40 ~ 205mm
  • Trọng lượng máy: 7000kg

THÔNG SỐ CHI TIẾT CÁC MODEL MÁY MÀI ĐỨNG - CNC SERIES

VERTICAL GRINDER - CNC SERIES
  VIG-2015 VIG-2015E
I. KHẢ NĂNG MÀI
Phạm vi mài lỗ trong (I.D. : length = 1:3) Ø14 ~ 200mm
Đường kính mài ngoài lớn nhất 200mm
Đường kính phôi quay lớn nhất 300mm
II. HÀNH TRÌNH
Hành trình trục X 500mm 400mm
Hành trình trục Z 500mm 400mm
III. TRỤC MÀI BÊN TRONG (Z AXIS)
Tốc độ trục chính 10,000 - 45,000 rpm
Đường kính đá mài lỗ Ø10 ~ 65mm
Vận tốc tuyến tính lớn nhất 45 m/s
IV. TRỤC MÀI BÊN NGOÀI (Z AXIS)
Tốc độ trục chính   1,500 - 4,500 rpm
Đường kính đá mài lỗ   Ø355 x 50 x Ø127mm
Vận tốc tuyến tính lớn nhất   45 m/s
V. TRỤC CHÍNH
Tốc độ trục chính 40 ~ 800 rpm
Kích thước mâm cặp 200mm
VI. ĐỘNG CƠ
Tốc độ trục chính 3.5kW
VIII. TRỌNG LƯỢNG MÁY
Trọng lượng máy 5500kg



XEM TIẾP CÁC MODEL MÁY MÀI ĐỨNG - CNC SERIES
  VIG-50 VIG-80 VIG-120
I. KHẢ NĂNG MÀI
Phạm vi mài đường kính ngoài Ø38 ~ 500mm Ø65 ~ 800mm Ø65 ~ 1200mm
Đường kính mài ngoài lớn nhất ~Ø199:200mm;
Ø200~:350mm
~Ø255:275mm;
Ø275~:500mm

~Ø255:275mm;
Ø275~1200mm : 500mm

Đường kính mài trong lớn nhất 350mm

500mm

II. HÀNH TRÌNH
Hành trình trục X 970mm 1330mm 2252mm
Hành trình trục Z 550mm 700mm 700mm
III. TRỤC MÀI (Z AXIS)
Tốc độ trục chính 2,700-15,000rpm 1,800 - 10,000rpm
Đường kính đá mài lỗ Ø40 ~ 205mm Ø60 ~ 305mm
Vận tốc tuyến tính lớn nhất 45 m/s
VI. ĐỘNG CƠ
Tốc độ trục chính 3.7kW 5.5kW
VIII. TRỌNG LƯỢNG MÁY
Trọng lượng máy 7000kg 13000kg 16000kg
