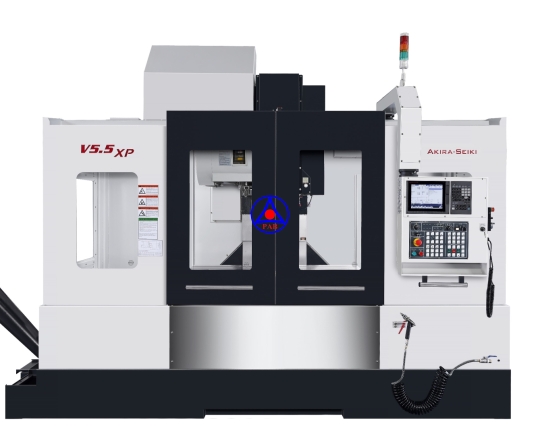

Máy phay đứng CNC Akira Seiki - Model V5.5 (XP)

Thông số máy phay đứng Model V5.5 (XP) - V Series

  • Hành trình trục X: 1350mm
  • Hành trình trục Y: 640mm
  • Hành trình trục Z: 660mm
  • Kích thước bàn làm việc: 1500 x 600mm
  • Trọng tải tiêu chuẩn: 1500kg
  • Tốc độ trục chính: 10,000 rpm/8,000 rpm (OTP)/12,000 rpm(XP)
  • Dung lượng ổ dao: 28T
  • Chiều dài dao lớn nhất: 250mm
  • Trọng lượng dao lớn nhất: 7kg
  • Kích thước sàn: 3800 x 2495mm / 3870 x 2495mm (XP)
  • Trọng lượng máy: 8110kg / 8410kg (XP)

THÔNG SỐ CHI TIẾT CÁC MODEL V SERIES

V SERIES



V2

V2.5

V3

V2 XP

V2.5 XP

V3 XP

I. HỆ ĐIỀU KHIỂN

AKIRA Mi845 (Fanuc G code compatible)

II. HÀNH TRÌNH MÁY



Hành trình trục X

550mm

760mm

815mm

Hành trình trục Y

445mm

445mm

540mm

Hành trình trục Z

520mm

520mm

560mm

III. BÀN LÀM VIỆC



Kích thước bàn làm việc

700 x 400mm

910 x 400mm

950 x 480mm

Trọng tải tiêu chuẩn

600kg

800kg

900kg

IV. TRỤC CHÍNH



Tốc độ trục chính

10,000 rpm
12,000 rpm
(XP)

10,000 rpm
12,000 rpm
(XP)

10,000 rpm
8,000 rpm
(OTP)
12,000 rpm
(XP)

V. HỆ THỐNG THAY DAO TỰ ĐỘNG



Dung lượng ổ dao

28T

28T

28T

Chiều dài dao lớn nhất

250mm

250mm

250mm

Trọng lượng dao lớn nhất

7kg

7kg

7kg

VI. TỔNG QUAN



Kích thước sàn

1900 x 2200mm
2400 x 2200mm
(XP)

2200 x 2200mm
2700 x 2200mm
(XP)

2900 x 2240mm
3020 x 2240mm
(XP)

Trọng lượng máy

3930kg
4150kg (XP)

4180kg
4400kg (XP)

5700kg
6000kg (XP)



XEM TIẾP CÁC MODEL KHÁC CỦA V SERIES



V4

V5

V4.5

V4 XP

V5 XP

V4.5 XP

I. HỆ ĐIỀU KHIỂN

AKIRA Mi845 (Fanuc G code compatible)

II. HÀNH TRÌNH MÁY



Hành trình trục X

1050mm

1300mm

1150mm

Hành trình trục Y

540mm

540mm

640mm

Hành trình trục Z

560mm

560mm

660mm

III. BÀN LÀM VIỆC



Kích thước bàn làm việc

1200 x 480mm

1450 x 480mm

1300 x 600mm

Trọng tải tiêu chuẩn

980kg

1080kg

1300kg

IV. TRỤC CHÍNH



Tốc độ trục chính

10,000 rpm
8,000 rpm
(OTP)
12,000 rpm
(XP)

10,000 rpm
8,000 rpm
(OTP)
12,000 rpm
(XP)

10,000 rpm
8,000 rpm
(OTP)
12,000 rpm
(XP)

V. HỆ THỐNG THAY DAO TỰ ĐỘNG



Dung lượng ổ dao

28T

28T

28T

Chiều dài dao lớn nhất

250mm

250mm

250mm

Trọng lượng dao lớn nhất

7kg

7kg

7kg

VI. TỔNG QUAN



Kích thước sàn

3300 x 2240mm
3370 x 2240mm
(XP)

3800 x 2240mm
3870 x 2240mm
(XP)

3400 x 2495mm
3450 x 2495mm
(XP)

Trọng lượng máy

6600kg
6900kg (XP)

7400kg
7700kg (XP)

7810kg
8110kg (XP)



XEM TIẾP CÁC MODEL KHÁC CỦA V SERIES



V5.5

V6

V5.5 XP

V6 XP

I. HỆ ĐIỀU KHIỂN

AKIRA Mi845 (Fanuc G)

II. HÀNH TRÌNH MÁY



Hành trình trục X

1350mm

1630mm

Hành trình trục Y

640mm

850mm

Hành trình trục Z

660mm

815mm

III. BÀN LÀM VIỆC



Kích thước bàn làm việc

1500 x 600mm

1750 x 800mm

Trọng tải tiêu chuẩn

1500kg

2300kg

IV. TRỤC CHÍNH



Tốc độ trục chính

10,000 rpm
8,000 rpm
(OTP)
12,000 rpm
(XP)

10,000 rpm
8,000 rpm
(OTP)
12,000 rpm
(XP)

V. HỆ THỐNG THAY DAO TỰ ĐỘNG



Dung lượng ổ dao

28T

28T

Chiều dài dao lớn nhất

250mm

250mm

Trọng lượng dao lớn nhất

7kg

7kg

VI. TỔNG QUAN



Kích thước sàn

3800 x 2495mm
3870 x 2495mm
(XP)

4300 x 3525mm
4730 x 3540mm
(XP)

Trọng lượng máy

8110kg
8410kg (XP)

12300kg
12600kg (XP)



XEM TIẾP CÁC MODEL KHÁC CỦA V SERIES



V8

V10

V8 XP

V10 XP

I. HỆ ĐIỀU KHIỂN

AKIRA Mi845 (Fanuc G)

II. HÀNH TRÌNH MÁY



Hành trình trục X

2060mm

2600mm

Hành trình trục Y

850mm

1030mm

Hành trình trục Z

815mm

815mm

III. BÀN LÀM VIỆC



Kích thước bàn làm việc

2150 x 800mm

2750 x 950mm

Trọng tải tiêu chuẩn

2700kg

3600kg

IV. TRỤC CHÍNH



Tốc độ trục chính

10,000 rpm
8,000 rpm
(OTP)
12,000 rpm
(XP)

10,000 rpm
8,000 rpm
(OTP)
12,000 rpm
(XP)

V. HỆ THỐNG THAY DAO TỰ ĐỘNG



Dung lượng ổ dao

28T

28T

Chiều dài dao lớn nhất

250mm

250mm

Trọng lượng dao lớn nhất

7kg

7kg

VI. TỔNG QUAN



Kích thước sàn

4950 x 3525mm
5450 x 3540mm
(XP)

6400 x 3950mm
6400 x 3950mm
(XP)

Trọng lượng máy

14500kg
14800kg (XP)

18130kg
18230kg (XP)
