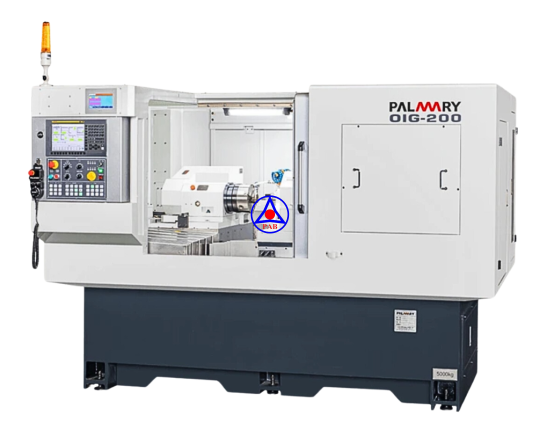

Máy Mài Lỗ Palmary - Model OIG-200 / OIG-200L35 / OIG-200L50

Chào mừng quý khách đến với Website của Phú An Bình

Máy Mài Lỗ Palmary - Model OIG-200 / OIG-200L35 / OIG-200L50

Thông số Máy Mài Lỗ Palmary - Model OIG-200 / OIG-200L35 / OIG-200L50 - CNC Series

  • Đường kính mài ngoài tối đa: 200mm
  • Đường kính mài trong tối đa: 150mm
  • Tốc độ trục mài: 10,000 ~ 50,000 rpm
  • Góc xoay trục chính: (+7° ~ -8°) / (+1° ~ -1°) / (+1° ~ -1°)
  • Tốc độ trục chính: 0 ~ 500 / 0 ~ 800 rpm
  • Tốc độ đá mài: 1.5kW (2.25kW (OTP))
  • Trọng lượng máy: 4700kg / 5000kg / 5700kg

THÔNG SỐ CHI TIẾT CÁC MODEL MÁY MÀI LỖ - CNC SERIES

INTERNAL GRINDING - CNC SERIES
  OIG-200 OIG-200L35 OIG-200L50
I. KHẢ NĂNG MÀI
Đường kính mài ngoài tối đa 200mm
Đường kính mài trong tối đa 150mm
II. TRỤC MÀI BÊN TRONG (Z AXIS)
Đường kính ngoài trục chính 90mm
Tốc độ trục chính 10,000 ~ 50,000 rpm
III. BÀN (X AXIS)
Tốc độ tiến dao nhanh Ø10 m/min
Di chuyển bàn tối đa 480mm
Đơn vị cài đặt tối thiểu 0.001mm
IV. BÀN (Z AXIS)
Tốc độ tiến dao nhanh Ø10 m/min
Di chuyển bàn tối đa 480mm 450mm 710mm
Đơn vị cài đặt tối thiểu 0.001mm
V. TRỤC CHÍNH
Góc xoay trục chính (+7° ~ -8°) (+1° ~ -1°) (+1° ~ -1°)
Côn trục chính MT 6
Tốc độ trục chính 0 ~ 500 / 0 ~ 800 rpm
VI. ĐỘNG CƠ
Tốc độ đá mài 1.5kW 1.5kW
2.25kW (OTP)
1.5kW
2.25kW (OTP)
VII. TRỌNG LƯỢNG MÁY
Trọng lượng máy 4700kg 5000kg 5700kg



XEM TIẾP CÁC MODEL KHÁC CỦA MÁY MÀI LỖ - CNC SERIES
  OIG-200D OIG-200DL35
I. KHẢ NĂNG MÀI
Đường kính mài ngoài tối đa 200mm
Đường kính mài trong tối đa 150mm
II. TRỤC MÀI BÊN TRONG (Z AXIS)
Đường kính ngoài trục chính 90mm
Tốc độ trục chính 10,000 ~ 50,000 rpm
III. BÀN (X AXIS)
Tốc độ tiến dao nhanh Ø10 m/min
Di chuyển bàn tối đa 480mm
Đơn vị cài đặt tối thiểu 0.001mm
IV. BÀN (Z AXIS)
Tốc độ tiến dao nhanh Ø10 m/min
Di chuyển bàn tối đa 480mm 450mm
Đơn vị cài đặt tối thiểu 0.001mm
V. TRỤC CHÍNH
Góc xoay trục chính (+7° ~ -8°) (+1° ~ -1°)
Côn trục chính MT 6
Tốc độ trục chính 0 ~ 500 / 0 ~ 800 rpm
VI. ĐỘNG CƠ
Tốc độ đá mài 1.5kW 1.5kW
VII. TRỌNG LƯỢNG MÁY
Trọng lượng máy 5700kg

6000kg



XEM TIẾP CÁC MODEL KHÁC CỦA MÁY MÀI LỖ - CNC SERIES
  OIG-200DE OIG-200DEL35
I. KHẢ NĂNG MÀI
Đường kính mài ngoài tối đa 200mm
Đường kính mài trong tối đa 150mm
II. TRỤC MÀI BÊN TRONG (Z AXIS)
Đường kính ngoài trục chính 90mm
Tốc độ trục chính 10,000 ~ 50,000 rpm
III. TRỤC MÀI BÊN NGOÀI (Y AXIS)
Đường kính đá mài lỗ Ø355 x 38 x Ø127mm
Vận tốc tuyến tính 30 m/s
Tốc độ trục chính 1,880/2,090 rpm
IV. BÀN (X AXIS)
Tốc độ tiến dao nhanh Ø10 m/min
Di chuyển bàn tối đa 480mm
Đơn vị cài đặt tối thiểu 0.001mm
V. BÀN (Z AXIS)
Tốc độ tiến dao nhanh Ø10 m/min
Di chuyển bàn tối đa 450mm
Đơn vị cài đặt tối thiểu 0.001mm
VI. TRỤC CHÍNH
Góc xoay trục chính (+7° ~ -8°) (+1° ~ -1°)
Côn trục chính MT 6
Tốc độ trục chính 0 ~ 500 / 0 ~ 800 rpm
VII. ĐỘNG CƠ
Tốc độ đá mài 1.5kW (Z Axis)
4kW (Y Axis)
1.5kW (Z Axis)
4kW (Y Axis)
VIII. TRỌNG LƯỢNG MÁY
Trọng lượng máy 6000kg 6300kg
