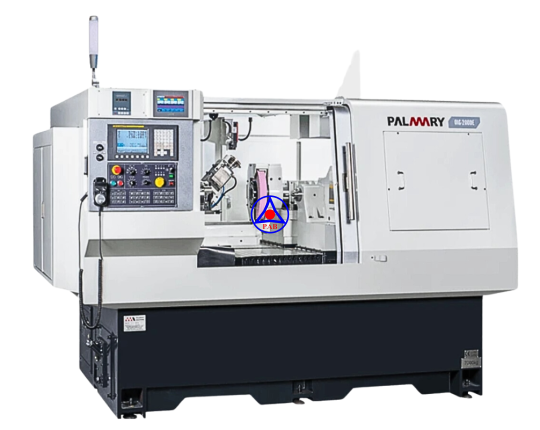

Máy Mài Lỗ Palmary - Model OIG-200DE / OIG-200DEL35

Thông số Máy Mài Lỗ Palmary - OIG-200DE / OIG-200DEL35 - CNC Series

THÔNG SỐ CHI TIẾT CÁC MODEL MÁY MÀI LỖ - CNC SERIES

INTERNAL GRINDING - CNC SERIES
	OIG-200	OIG-200L35	OIG-200L50
I. KHẢ NĂNG MÀI
Đường kính mài ngoài tối đa	200mm
Đường kính mài trong tối đa	150mm
II. TRỤC MÀI BÊN TRONG (Z AXIS)
Đường kính ngoài trục chính	90mm
Tốc độ trục chính	10,000 ~ 50,000 rpm
III. BÀN (X AXIS)
Tốc độ tiến dao nhanh	Ø10 m/min
Di chuyển bàn tối đa	480mm
Đơn vị cài đặt tối thiểu	0.001mm
IV. BÀN (Z AXIS)
Tốc độ tiến dao nhanh	Ø10 m/min
Di chuyển bàn tối đa	480mm	450mm	710mm
Đơn vị cài đặt tối thiểu	0.001mm
V. TRỤC CHÍNH
Góc xoay trục chính	(+7° ~ -8°)	(+1° ~ -1°)	(+1° ~ -1°)
Côn trục chính	MT 6
Tốc độ trục chính	0 ~ 500 / 0 ~ 800 rpm
VI. ĐỘNG CƠ
Tốc độ đá mài	1.5kW	1.5kW 2.25kW (OTP)	1.5kW 2.25kW (OTP)
VII. TRỌNG LƯỢNG MÁY
Trọng lượng máy	4700kg	5000kg	5700kg

XEM TIẾP CÁC MODEL KHÁC CỦA MÁY MÀI LỖ - CNC SERIES
	OIG-200D	OIG-200DL35
I. KHẢ NĂNG MÀI
Đường kính mài ngoài tối đa	200mm
Đường kính mài trong tối đa	150mm
II. TRỤC MÀI BÊN TRONG (Z AXIS)
Đường kính ngoài trục chính	90mm
Tốc độ trục chính	10,000 ~ 50,000 rpm
III. BÀN (X AXIS)
Tốc độ tiến dao nhanh	Ø10 m/min
Di chuyển bàn tối đa	480mm
Đơn vị cài đặt tối thiểu	0.001mm
IV. BÀN (Z AXIS)
Tốc độ tiến dao nhanh	Ø10 m/min
Di chuyển bàn tối đa	480mm	450mm
Đơn vị cài đặt tối thiểu	0.001mm
V. TRỤC CHÍNH
Góc xoay trục chính	(+7° ~ -8°)	(+1° ~ -1°)
Côn trục chính	MT 6
Tốc độ trục chính	0 ~ 500 / 0 ~ 800 rpm
VI. ĐỘNG CƠ
Tốc độ đá mài	1.5kW	1.5kW
VII. TRỌNG LƯỢNG MÁY
Trọng lượng máy	5700kg	6000kg

XEM TIẾP CÁC MODEL KHÁC CỦA MÁY MÀI LỖ - CNC SERIES
	OIG-200DE	OIG-200DEL35
I. KHẢ NĂNG MÀI
Đường kính mài ngoài tối đa	200mm
Đường kính mài trong tối đa	150mm
II. TRỤC MÀI BÊN TRONG (Z AXIS)
Đường kính ngoài trục chính	90mm
Tốc độ trục chính	10,000 ~ 50,000 rpm
III. TRỤC MÀI BÊN NGOÀI (Y AXIS)
Đường kính đá mài lỗ	Ø355 x 38 x Ø127mm
Vận tốc tuyến tính	30 m/s
Tốc độ trục chính	1,880/2,090 rpm
IV. BÀN (X AXIS)
Tốc độ tiến dao nhanh	Ø10 m/min
Di chuyển bàn tối đa	480mm
Đơn vị cài đặt tối thiểu	0.001mm
V. BÀN (Z AXIS)
Tốc độ tiến dao nhanh	Ø10 m/min
Di chuyển bàn tối đa	450mm
Đơn vị cài đặt tối thiểu	0.001mm
VI. TRỤC CHÍNH
Góc xoay trục chính	(+7° ~ -8°)	(+1° ~ -1°)
Côn trục chính	MT 6
Tốc độ trục chính	0 ~ 500 / 0 ~ 800 rpm
VII. ĐỘNG CƠ
Tốc độ đá mài	1.5kW (Z Axis) 4kW (Y Axis)	1.5kW (Z Axis) 4kW (Y Axis)
VIII. TRỌNG LƯỢNG MÁY
Trọng lượng máy	6000kg	6300kg
